·應用領域：
■關鍵任務應用；
■實時過程控制；
■互相關聯的大型網絡；
■關鍵負載高速數據處理；
■停電故障會付出昂貴的代價。
·方案特點：
■可擴展性：可按需要隨時擴展冗余并機系統，輕松實現N+1冗余并機方式運行；
■可靠性：任何一臺UPS出現故障，該臺UPS自動退出運行，剩余UPS自動承擔全部負載，保障系統正常運行；
■可用性：其中一臺UPS出現故障不影響系統運行，無需停機等待修復，有效提高平均無故障時間，較大限度的保護負載正常運行。
·兩臺UPS冗余并機方案：
為了容易分析，在這里只用兩臺UPS作1+1冗余并機，如圖1所示。后面的所有負載之和小于100kVA，兩臺UPS的輸出電壓在輸出配電柜內直接并機，然后再通過開關Q給負載供電。如果遇到雙電源負載就可以分別從輸出配電柜上各引一路到負載，同時滿足雙電源輸入的條件，如圖中Q3、Q4所示。
·兩臺UPS冗余并機供電的可靠性分析：
為了對可靠性有一個大略的數值概念，在這里只對UPS本身的并機進行討論，至于那些必不可少的斷路器開關，不論用什么方式供電都是必不可少的，大家都一樣，所以暫不考慮，在這里只討論有區別的部分。假如每臺UPS的可靠性r=0.99，為了簡單起見，暫認為兩臺UPS的可靠性相等，就可做出雙機1+1冗余并機供電的可靠性模型圖，如圖2所示。
此時，這個供電系統的可靠性就是R2：
不可靠性Q=1-可靠性=1-0.9999=0.0001，不可靠性是萬分之一，故障率也大約是萬分之一。即雙機冗余并機后，使系統的可靠性提高了兩個數量級。其原因是它可以使可用性表達式中的平均修復時間MTTR減到較小。
另外，雙機冗余并機結構的系統有一個突出優點，就是過載能力特強，具有2倍UPS單機的過載能力。
·UPS冗余并機基本工作原理：
正常運行狀態：

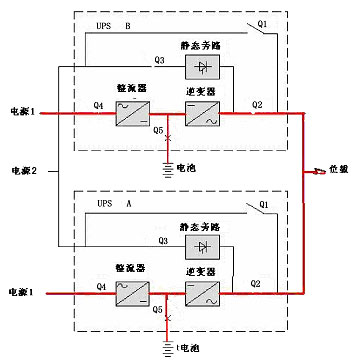

負載由UPS A和UPS B的整流器--逆變器來供電，同時向各自的電池組充電，每臺UPS的逆變器各帶50%的負載運行。
UPS在線維護：

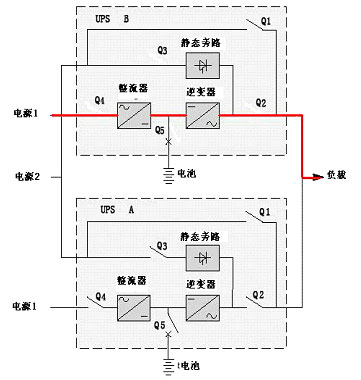

當其中一臺UPS故障時（例如UPS A）會自動退出運行，由剩下的一臺UPS帶100%負載運行。對故障的UPS可通過斷開其Q1、Q2、Q3、Q4和Q5等隔離開關進行安全地維修，維修之后再投入運行，其狀態如上所述。
即使在UPS沒有發生故障時也可利用這種狀態對其內部進行維護保養，例如：清掃灰塵、緊固聯接件、檢測或更換電池等。
·UPS冗余并機方案圖：

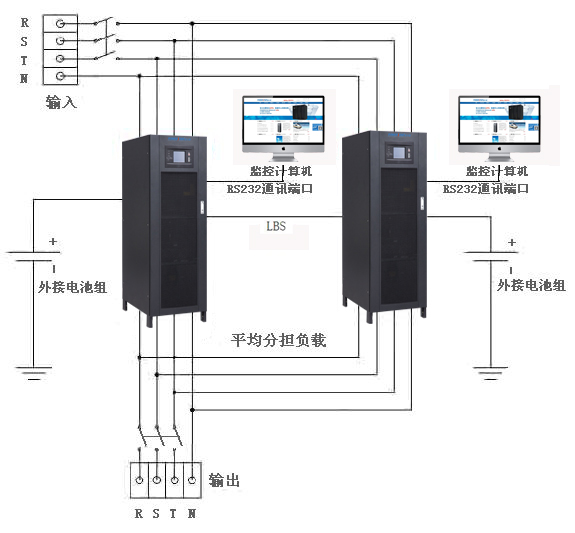

運行示意圖：

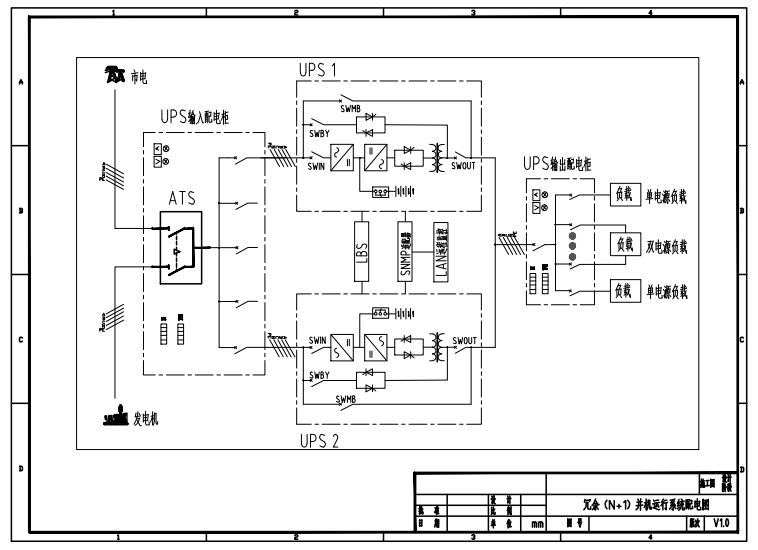

供電原理圖：
